扭力扳手测试仪示图与各部件名称

扭力扳手测试仪示图与各部件名称

作者:扭力扳手测试仪小编    来源:上海实干实业有限公司    发布时间:2014-10-06 18:15    浏览量:
        扭力扳手测试仪是检定扭力扳手和扭力起子的专用设备。本公司扭力扳手测试仪主要用于检测各种定力式扭力扳手,数显式扭力扳手、预置式扭力扳手、扭力起子、螺丝刀和各种涉及拧紧力的仪器和产品。扭力扳手测试仪广泛应用于电气制造、机械制造、汽车轻工和专业科研和检测行业。

扭力扳手测试仪各部件名称:
底板:
显示器:可设置和显示扭力值;
显示器视角调节钮:
机壳:
螺杆:
高度调节钮:可调节平台高度使被测扭力扳手处于水平状态,如不在水平状态可能会导致测量误差;
把手:用于搬动仪器;
水平受力杆:
左右调节钮:调节测试平台使其适合被测扭力扳手的臂长,也可调节测试平台的方向以适应扭力扳手的正反向测量;
驱动手轮:给被测扭力扳手加载或卸载;
100N.m传感器受力头:出厂时根据扭力扳手方头尺寸配备3个转换测试头;
1000N.m传感器受力头:;
 RS232连接孔:可连接电脑(此功能出厂时不配,用户需另行购买此功能的仪器);
电源开关【POWER】:
电源插座(AC220V):
安装后盖板:打开后盖板能对仪器进行校准,严禁非专业人员拆卸该板!

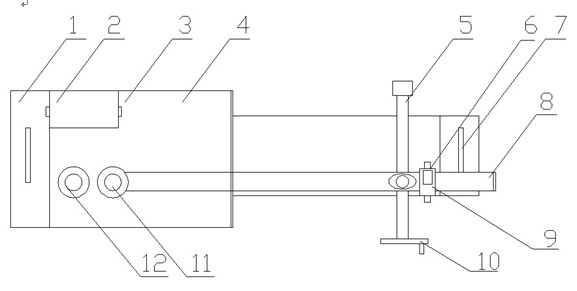

扭力扳手测试仪各部件示图

扭力扳手测试仪各部件示图



●显示器中间部分显示窗可显示当前的扭力值,右边的三个指示灯分别表示三种测量单位,左边的三个指示灯:TRACK灯亮表示测量模式在跟踪状态,PEAK灯亮表示测量模式在峰值保持状态,ALARM灯亮表示超限报警;按键上面的A灯亮表示此时为1000N.m量程测试,按键上面的B灯亮表示此时为100N.m量程测试。仪表机壳顶上的红色开关按下为选择100N.m量程,弹出为选择1000N.m量程。
●显示器下排的按键功能如下:

【RESET】  复位键,有两种功能。在跟踪“TRACK” 状态起清零作用,可清除零点数字,使仪器清零;在峰值保持“PEAK”状态起复位作用, 可清除峰值保持数据;
【MODE】  测量模式键,用于选择跟踪“TRACK” 状态或峰值保持“PEAK”状态, 每按一次该键状态转换一次,选中时在显示器上有对应的指示灯点亮;峰值保持状态即可以保持最大扭力值,该值可用【RESET】键清除;
【UNIT】  单位选择键,每按一次该键,可分别选定lbf.in、kgf.cm、N.m单位,选中时对应的指示灯会点亮;
【PRINT 】 打印键,每按一次该键,输出一次测量数据,可连接专用打印机或计算机(此功能需另外配置);
【▲】  增值键,与【BZ】键配合使用,可设定报警值;
【BZ】  设定键,按一次”BZ”键,显示器上显示原报警设定值,此时最高位在闪动,表示该位可进行修改;可通过“PRINT“键进行选位,通过”▲”键修改数值。按二次”BZ”键,设定扭力最大值保持时间,时间从0.0-3.0秒,设定为0.0秒即保持时间为最长,再按”BZ”键退出设置状态,并把新设置的数据贮存到仪器内存中。
