1700N.m扭剪型电动扳手
产品简介
1700N.m扭剪型电动扳手 上海实干厂家生产的SGNJ型1700N.m扭剪型电动扳手具有自动控制扭力功能是装配螺纹件及螺栓的机械化施工工具。该款扭剪型电动扳手广泛应用于栓焊结构桥梁的架设,厂房、塔架及化工、冶金、发电设备的安装。此款扭剪型电动扳手大型机械、
订购热线:13817399759
产品介绍
1700N.m扭剪型电动扳手

上海实干厂家生产的SGNJ型1700N.m扭剪型电动扳手具有自动控制扭力功能是装配螺纹件及螺栓的机械化施工工具。该款扭剪型电动扳手广泛应用于栓焊结构桥梁的架设,厂房、塔架及化工、冶金、发电设备的安装。此款扭剪型电动扳手大型机械、起重设备和车辆装配作业,以及对螺纹紧固件的扭力及轴向拉力有严格要求的场合。

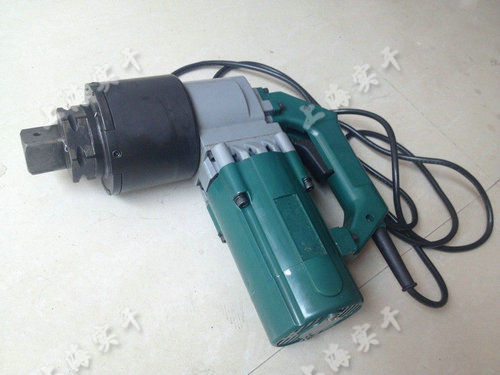

扭剪型电动扳手图片

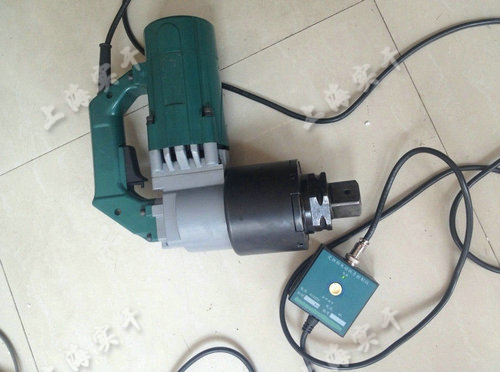

高强螺栓扭剪型电动扳手

扭剪型电动扳手螺栓的拧紧操作

1、装上反力支架,并紧固螺钉。开动主机,使方头销孔与反力支架孔相对应,然后装入扳手套筒,插上销钉,并用橡胶圈固定。

2、将控制仪的扭力旋钮调到所需扭力值,将主机正反开关拨到正转位置,把扳手套筒套在螺纹连接件的六方上。
3、按下电源开关,扳手启动。当反力支架力臂靠牢支架时(支点可以是邻近的一只螺栓或其他可作支点的位置)螺栓开始拧紧。当螺栓扭力达到预定扭力时,扳手自动停止,紧固完成,松开电源开关,进行下一只螺栓的拧紧工作。
4、扳手自动停止后,靠反力支架的弹性形变力,使支架力臂自动脱离支点,取下扳手。如力臂不能脱离支点时,可拨动正反开关,点动电源开关扳手即可取下。

扭剪型电动扳手扭力的选择与调节

1、用户可在50-3500Nm的范围内任意选择相应规格的高强螺栓扭剪型电动扳手。
2、控制仪面板上有“扭力调解旋钮”。刻有0-10个刻度值。细调旋钮的作用是在粗调两档之间进行调节补偿,以提高扭力控制精度。(见后页)
3、调节方法:产品出厂时带有扭力测试数据卡片,供用户标定时参考,用户可根据所需扭力选择某一刻度值,按拧紧螺栓的操作方法,拧紧螺栓,用测力扳手或其它测力仪器测出螺栓的实际扭力值,若扭力相差较小,可用细调加以补偿,若相差较大,可将粗调向上或向下调一档,反复几次即可获得所需扭力值。

1700N.m扭剪型电动扳手

高强螺栓扭剪型电动扳手




扭剪型电动扳手规格型号

序号               NO 产品型号
(Model)
测量范围
 (M)
   长度
(mm)
  重量
(KG)
最大扭矩
(N.m)
    转速(r/min)
01 SGNJ-22 16-22 290X90X270 6.9 1000 16
02 SGNJ-24 16-24 350X90X270 8.5 1500 12
03 SGNJ-24J 16-24 545X90X270 9.2 1300 12
04 SGNJ-27 22-27 400X105X280 9.0 1700 7
05 SGNJ-30 24-30 405X105X285 9.5 2500 5



高强螺栓扭剪型电动扳手


扭剪型电动扳手注意事项操作
(需特别注意)
1、接通电源前应先查看电源电压是否与本产品铭牌相符,是否有接地装置。当电源电压超出+10%时应采取稳压措施,否则会影响控制精度。接地不良易造成事故。
2、工具使用的环境温度为-10℃-40℃,过高过低都会影响控制精度。
3、被拧螺栓的初始扭力不得大于工具的额定扭力的70%。螺栓达到额定扭力后不得重拧。
4、工具用于拆卸螺栓时,其扭力不得大于额定扭力值。一般情况下,不是本扳手拧紧的或锈蚀严重的螺栓,不宜用本扳手拆卸,以免造成工具损坏。
5、变换旋转方向时,必须待电机停止转动后进行,严禁在运转中拨动正反开关。
6、当扳手自动停止后即可松开开关(如果不断开开关,过5秒钟扳手就会自行启动)待4-5秒后再进行开动扳手,否则扳手不能启动。
