插入式超声波流量计,SGTF1100-EI时差管插入式超声波流量计:上海实干厂家生产的SGTF1100-EI时差管插入式超声波流量计采用时差式工作原理。它有效的解决了管道内壁结垢，管道陈旧，管道非导声材料等外夹式不能有效测量的难题。插入式传感器自带截止球阀，安装维
插入式超声波流量计,SGTF1100-EI时差管插入式超声波流量计
上海实干厂家生产的SGTF1100-EI时差管插入式超声波流量计采用时差式工作原理。它有效的解决了管道内壁结垢，管道陈旧，管道非导声材料等外夹式不能有效测量的难题。插入式传感器自带截止球阀，安装维护均无需截流，断管，方便快捷。对于材质无法打孔，表面不光滑的特殊管道还可以采用安装抱箍的方式安装传感器。另外，它还配备有可选配的热(冷)量计量功能，可执行完整的热量分析。由于其安装快捷，简单易操作的特性，是生产监测、水平衡调试、热网平衡调试、节能监测的理想流量测量仪表产品。

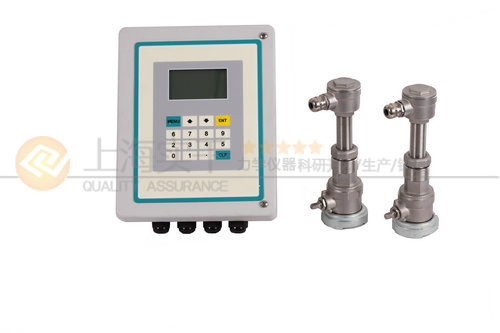

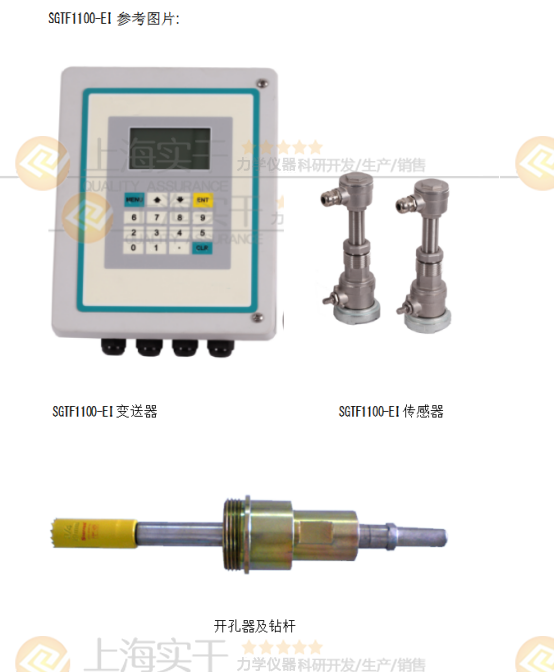

SGTF1100-EI时差管插入式超声波流量计图片
一、特点：
1. 四行显示，可以在一个屏幕上显示流速、瞬时流量、累积流量和仪表运行状态。
2. 在线安装，无需截流，断管。
3. 可测流体温度范围 -35℃~150℃。
4. 内置数据记录仪，内置数据累积器，另外数据储存器可选。
5. 配接温度传感器PT1000，可实现热量测量。
6. 标准插入型传感器， 可实现口径D N 65 ~ D N 6 0 0 0 m m 管道流量的测量。
7. 适用于流速 0.01 m/s 到 12 m/s 双向流速测量。
插入式超声波流量计,SGTF1100-EI时差管插入式超声波流量计
二、应用:
上海实干厂家生产的SGTF1100-EI时差管插入式超声波流量计适合测量密闭满管中的相对纯净的液体，也适合测量带一定颗粒或气泡的液体。广泛应用于供排水, 空调暖通,建筑节能,石油化工,冶金等领域。
三、性能指标:
变送器
|
测量原理 |
超声波时差 |
|
可测流速范围 |
0.01 - 12 m/s,双向测量 |
|
分辨率 |
0.25mm/s |
|
重复性 |
0.20% |
|
精度 |
±1.0% R （流速>0.3 m/s);±0.003 m/s （流速<0.3 m/s） |
|
响应时间 |
0.5s |
|
灵敏度 |
0.003m/s |
|
阻尼 |
0-99s(用户一表内可设置) |
|
可测流体 |
相对纯净或有少量颗粒或者气泡的液体，浊度 <10000 ppm |
|
供电 |
AC: 85-265V DC: 24V/500mA |
|
安装方式 |
壁挂 |
|
防护等级 |
IP66 |
|
操作温度 |
-20℃ 至 +60℃ |
|
壳体材料 |
玻璃钢 |
|
显示 |
4X8C中文或者4X16英文， 有背光 |
|
测量单位 |
米，英尺，立方米，升，立方英尺，加仑，油桶等，客户任选 |
|
通讯输出 |
4~20mA,OCT,继电器, RS232, RS485 (Modbus),数据存储,GPRS |
|
热计量功能 |
单位GJ，KWh 可选 |
|
安全 |
键盘锁，系统锁 |
|

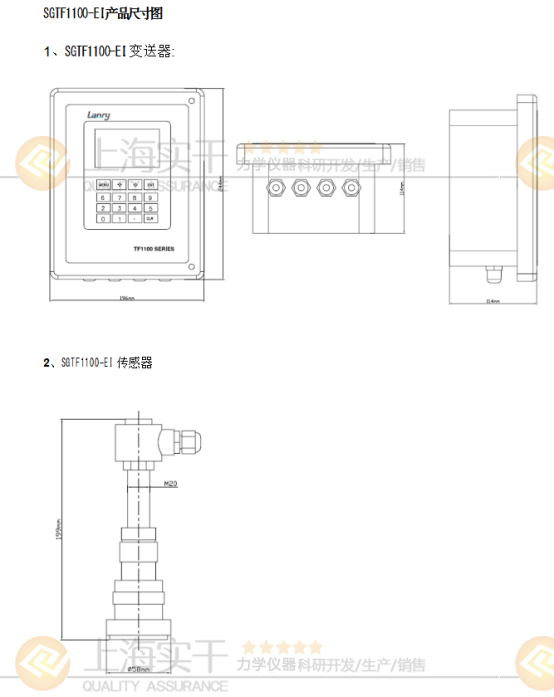

尺寸 |
244*196*114mm |
|
重量 |
2.4kg |
传感器
|
防护等级 |
标准IP67.IP68 可选 |
|
流体温度 |
标准传感器: -35℃~85℃ |
|
高温传感器: -35℃~150℃ |
|
可测管道 |
DN65-6000 |
|
传感器尺寸 |
S标准传感器 Φ58*199mm |
|
传感器材料 |
不锈钢 |
|
温度传感器 |
PT1000 |
|
线缆长度 |
标配 10m， 其他长度可联系工厂
|
